Maintenant que toutes les ossatures sont posées, je tire les gaines électriques qui vont courir derrière les plaques de plâtres. Avec quand même quelques normes à respecter : on fait soit courir en haut des murs, soit en bas, et on descend ou remonte verticalement vers les éléments électriques. Jamais en diagonale ou horizontalement.

Bon, ça c’est la norme sur le positionnement. Il y en a aussi sur les sections des conducteurs, la puissance du disjoncteur, le nombre de prises par lignes, etc… Ce n’est pas bien méchant finalement.

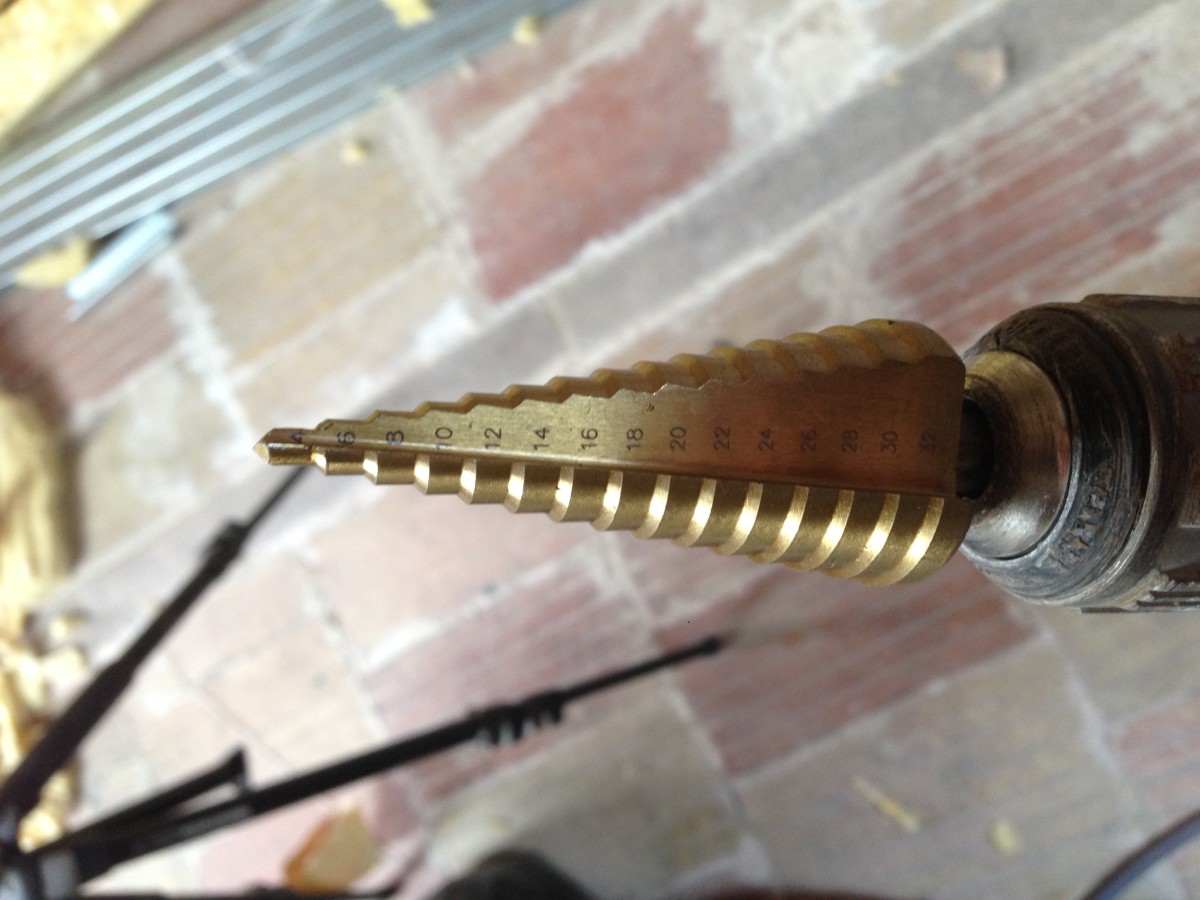

Concernant l’ossature côté pignon, les rails sont préparés avec des trous, mais il faut quand même faire de nouveau trou si on veut pouvoir tout passer. J’utilise un forêt conique qui va faire de jolis trous bien propres au diamètre voulu:

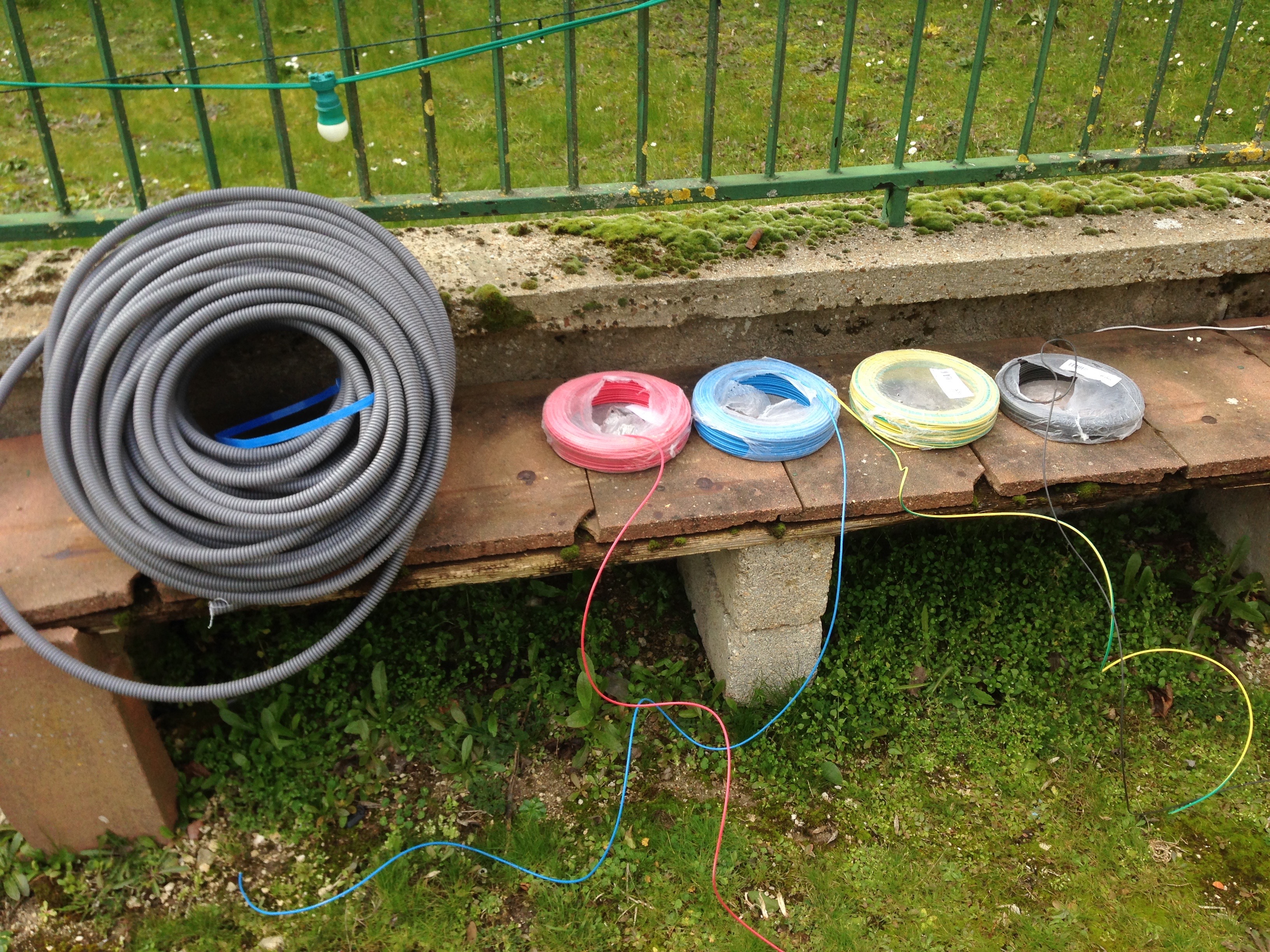

Je tire mes fils dans mes gaines à l’extérieur. C’est quand même mieux d’avoir un peu de recul pour tirer des gaines de 10 mètres. J’utilise pour ce faire :

• des gaines de 20mm avec 4 brins 2,5 mm2 (P,N,T, Fil pilote) pour les radiateurs (environ 15 mètres)
• des gaines de 20mm avec 3 brins 2,5 mm2 (P,N,T) pour les prises (environ 25 mètres au total)
• des gaines de 16mm avec 3 brins 1,5 mm2 (P,N,T) pour les éclairages (dans les 20 mètres)

Ensuite c’est un peu le jeu du passage de fils dans le chas d’une aiguille, en plus gros mais pas plus facile.

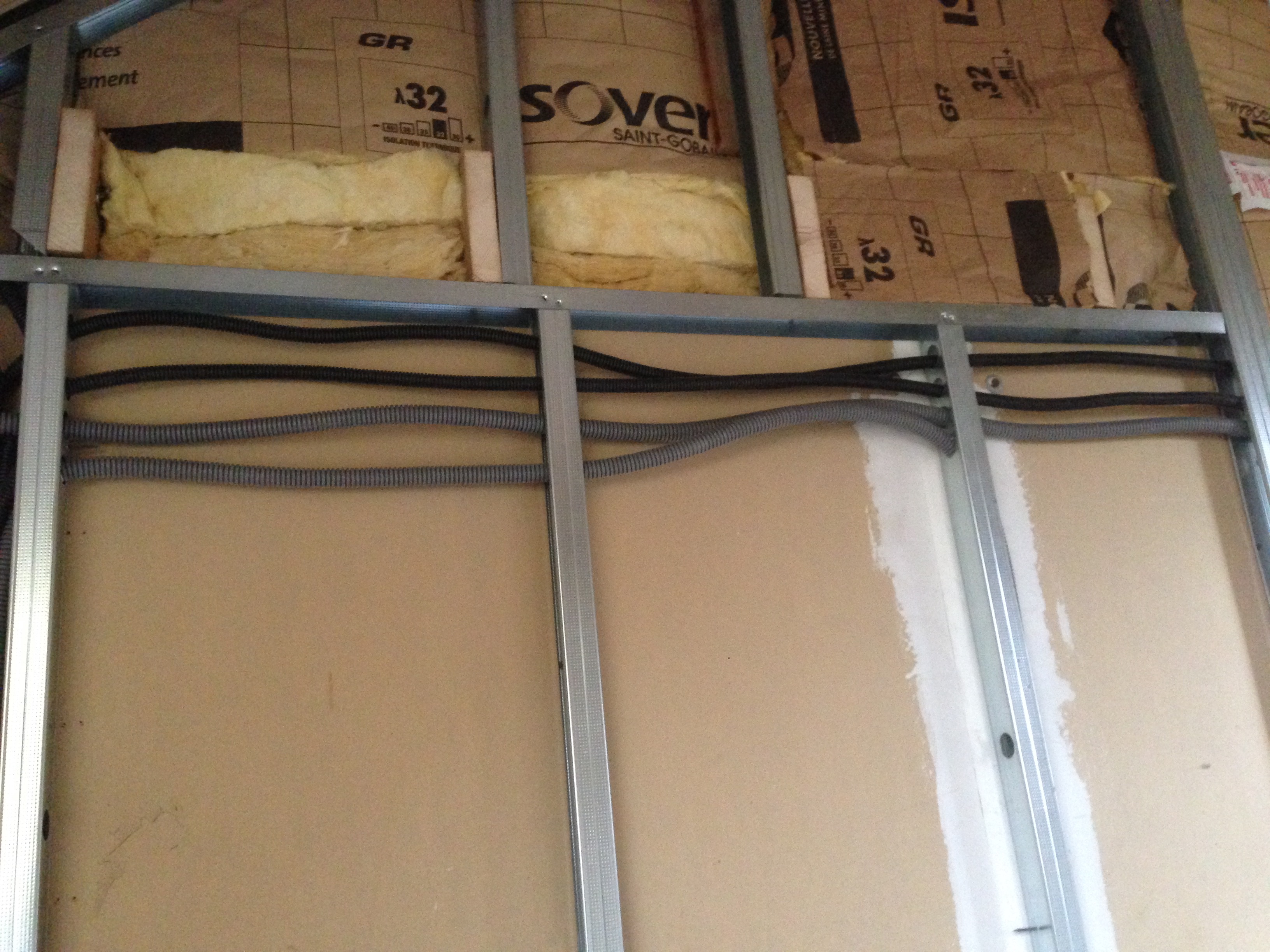

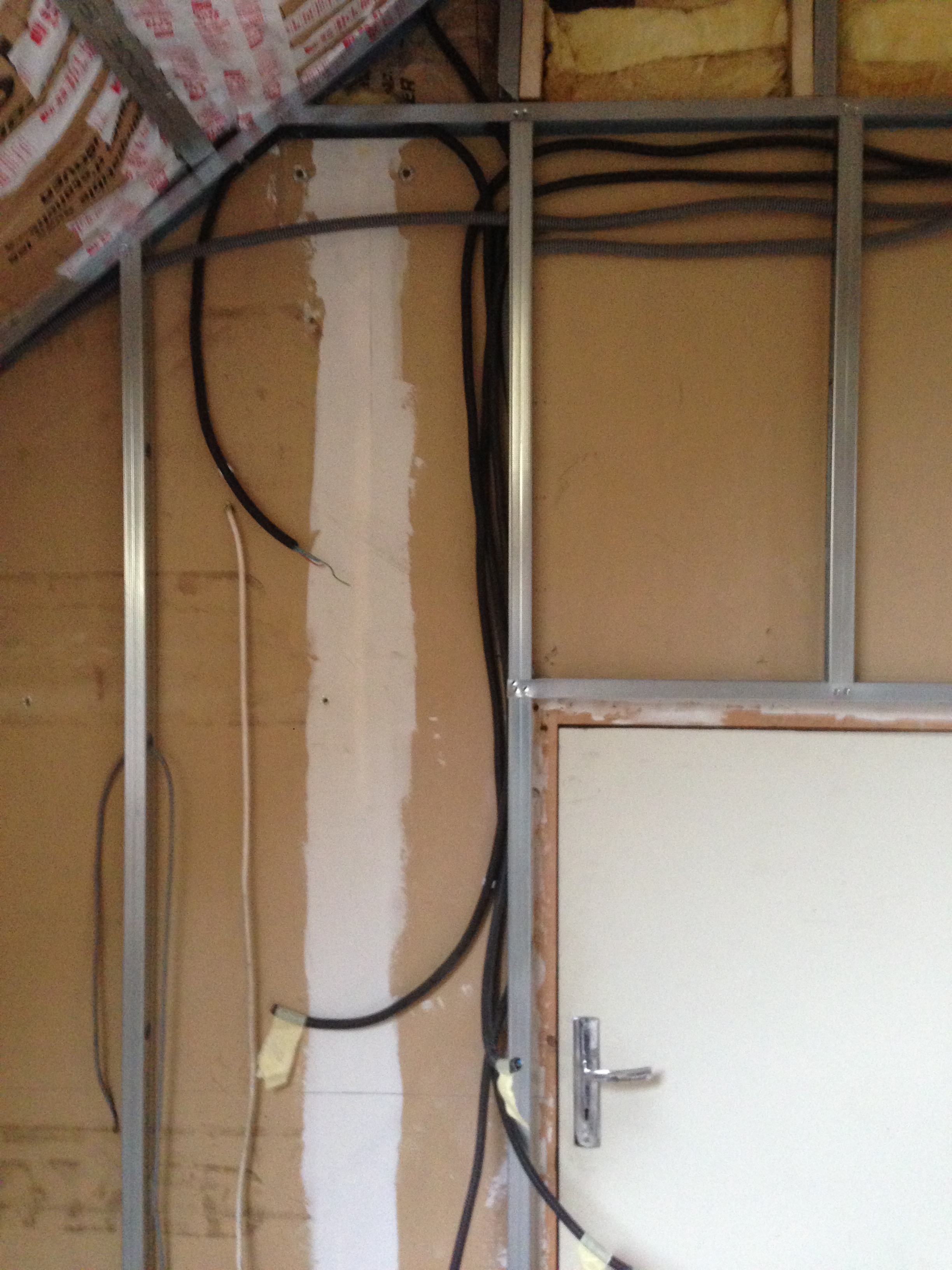

On passe soit par le haut,

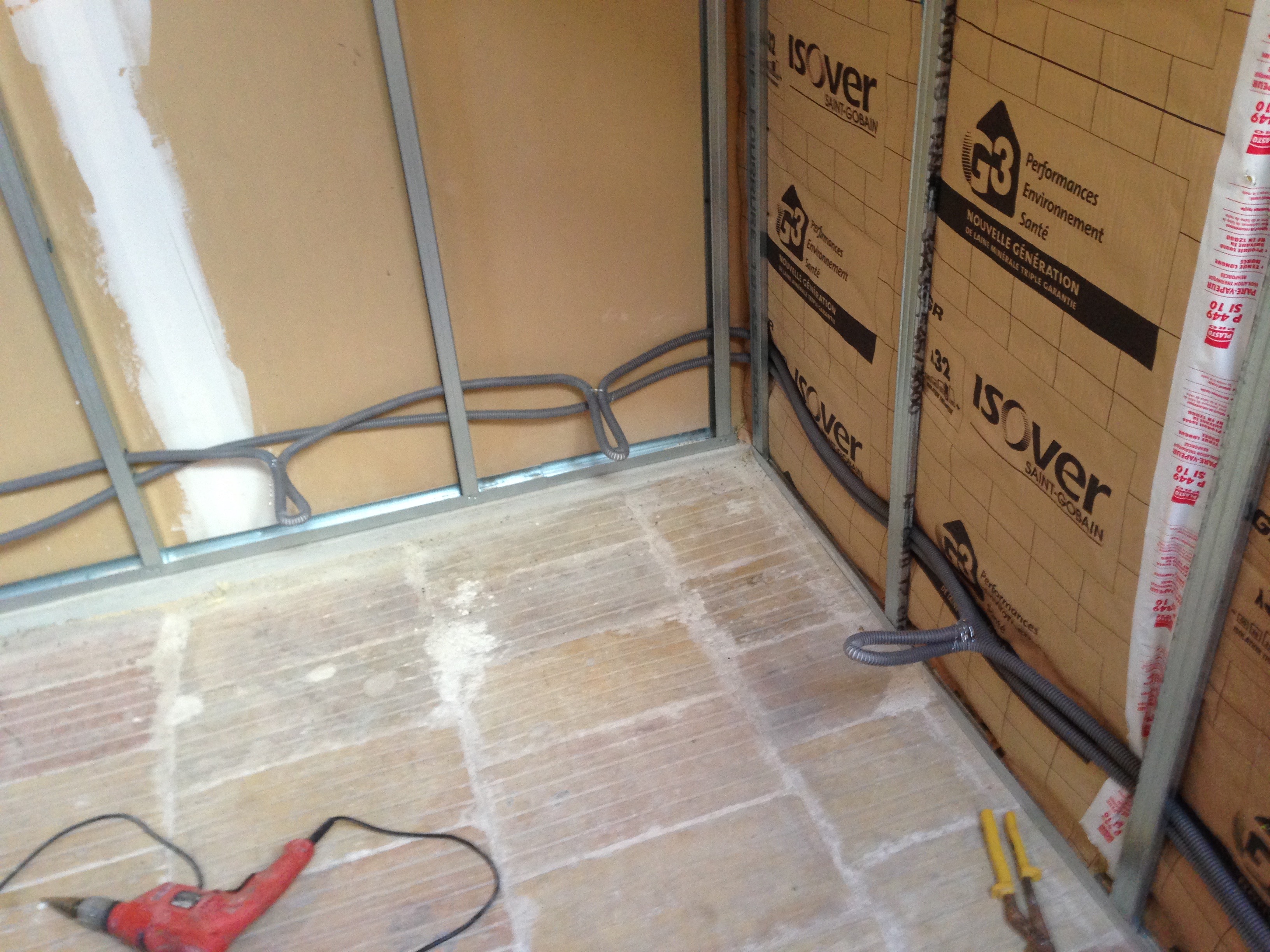

soit par en bas. Je pince les gaines aux endroits où elles devront ressortir vers les prises.

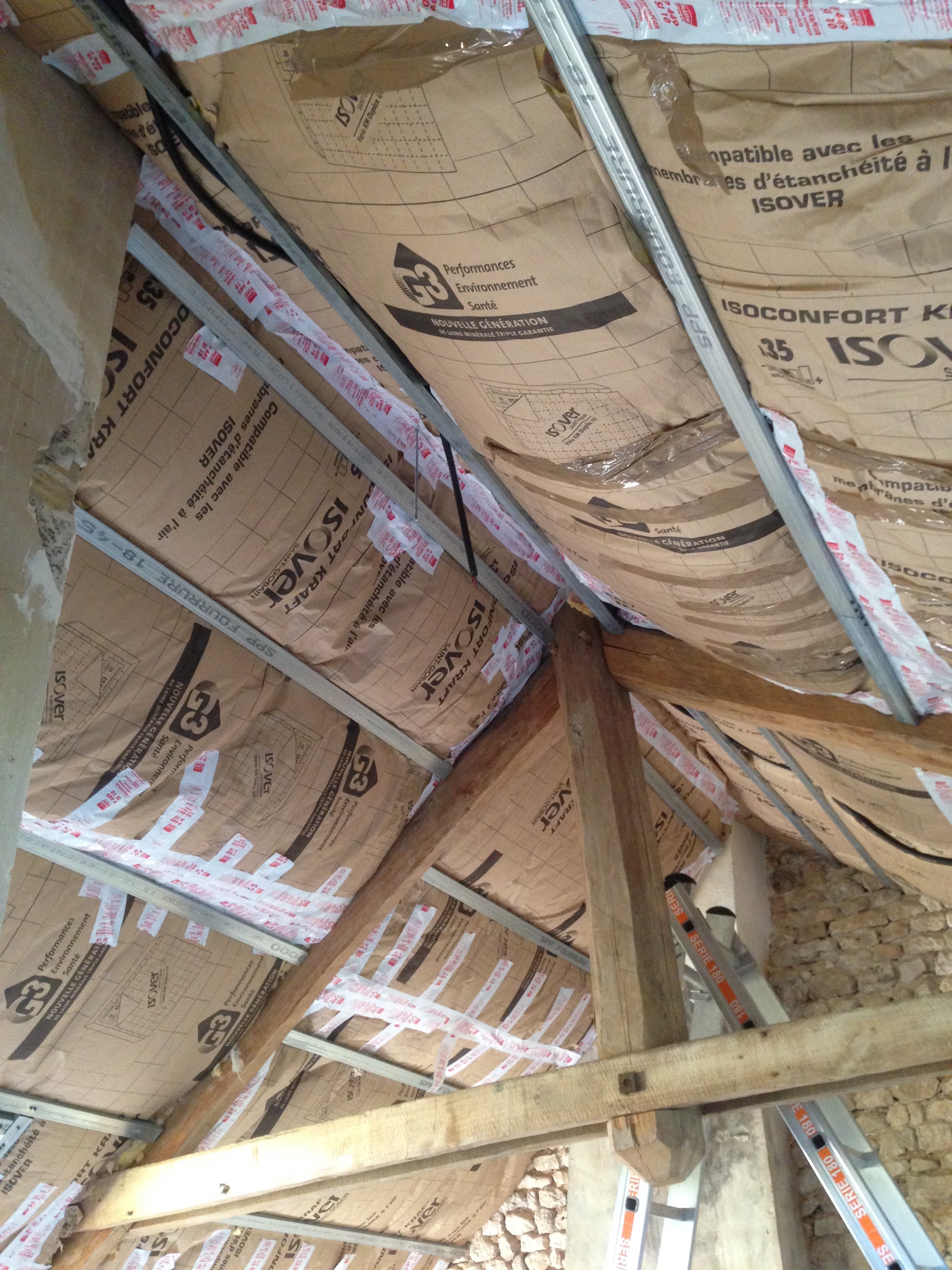

Pour les éclairages ça passe forcément le long de la faitière. Je prévois 2 appliques et une suspension:

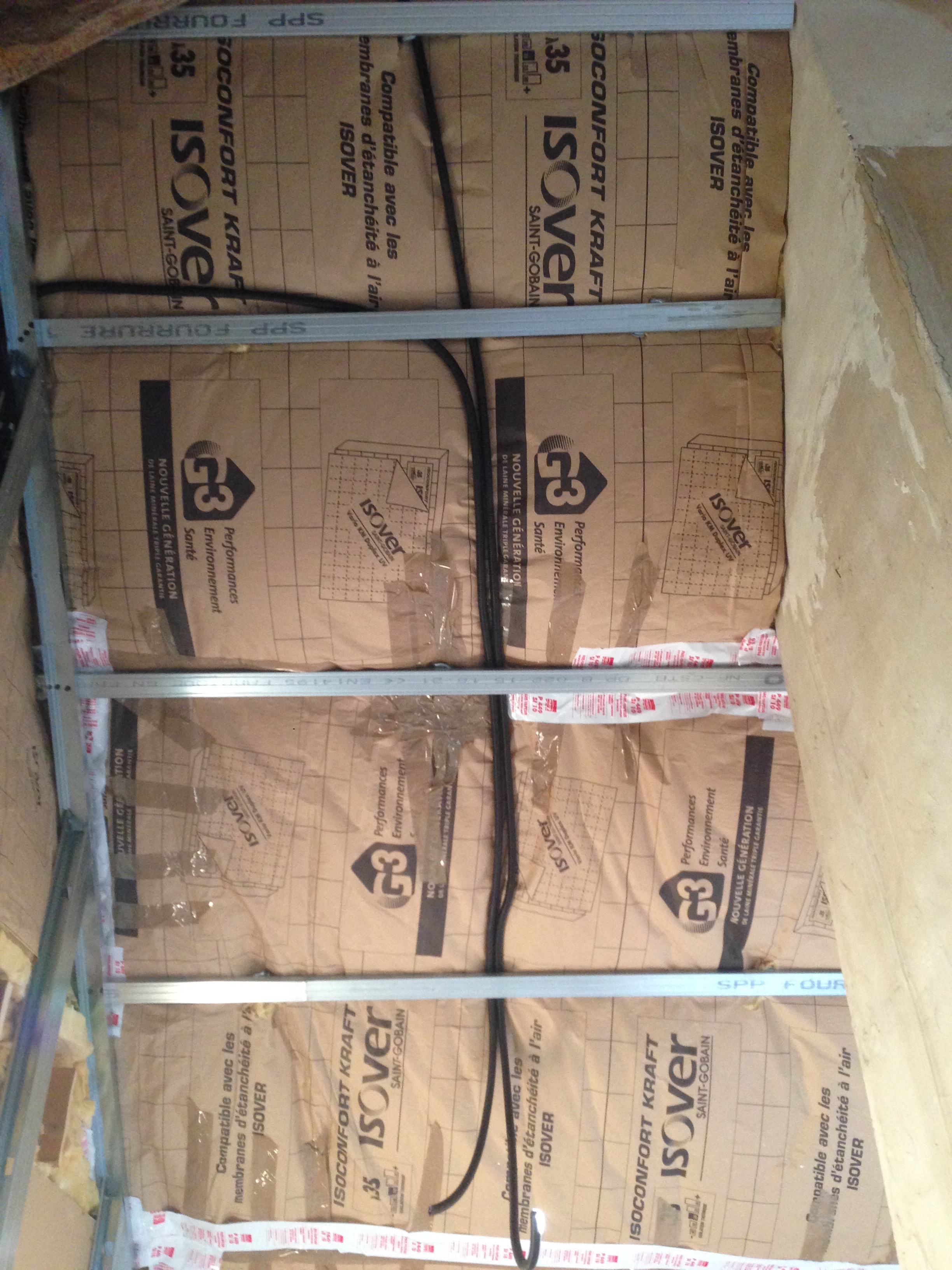

Du coup il y a un petit plat de spaghettis qui redescend vers l’interrupteur qui va commander le tout:

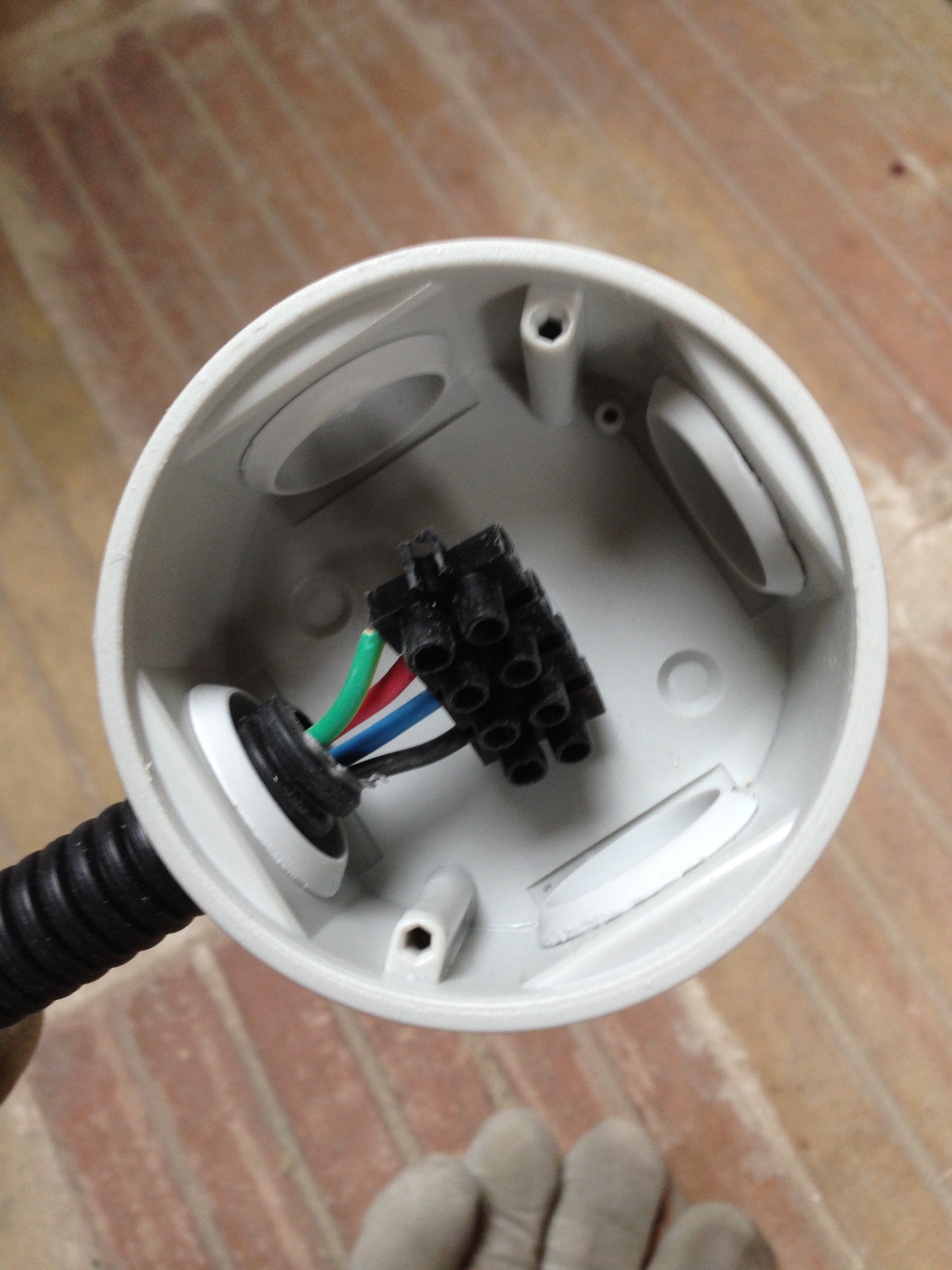

Je réserve une ligne aussi pour le futur (hypothétique) radiateur de la salle de bain de l’étage. La norme impose que le radiateur soit sur sa ligne séparée: Je réserve dans un boitier de dérivation que je pose dans les combles, en vue d’un futur raccordement:

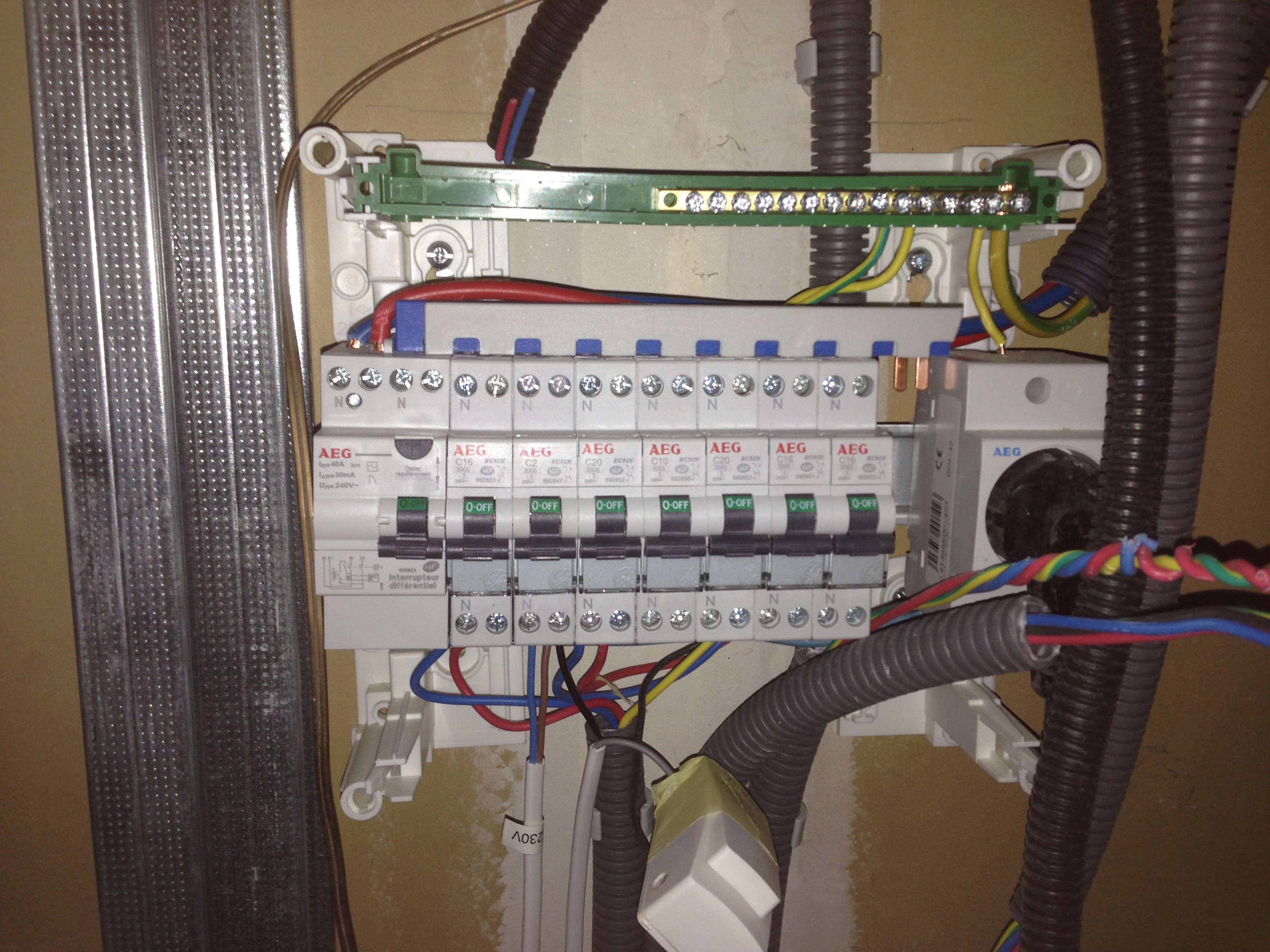

Quand au tableau eh bien: toutes les gaines viennent converger vers lui:
