Distribution d’eau froide

Se situe sous la fenêtre de la salle de bain. Le tube Pe de 25mm provenant de la maison vient alimenter une nourrice 20/27 avec 6 voies en 15/21. La nourrice dessert:

• Le chauffe-eau (Tube de 20mm)
• le WC en bas (tube de 16mm)
• Le wc et lave main en haut (tube de 16mm)
• Le lavabo (tube de 16mm)
• L’évier (tube de 16mm)
• La douche (tube de 20mm)

Le tube Pe est raccordé avec des raccords cuivre à compression.

Distribution d’eau chaude

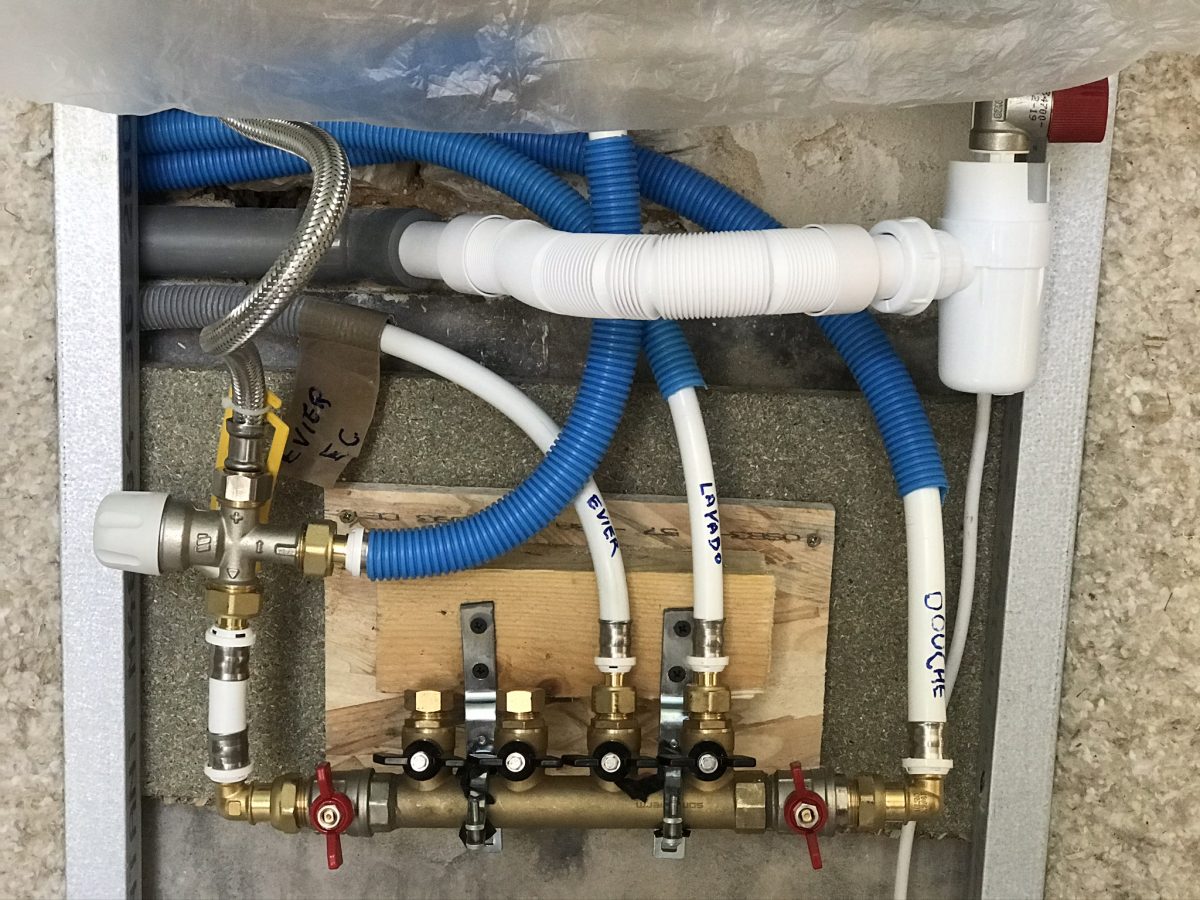

Se situe sous le chauffe-eau. Une nourrice 4 voies dessert:

• La douche (en 20mm)
• Le lavabo (en 16mm)
• L’évier (en 16mm)

Le chauffe-eau est muni d’un groupe de sécurité qui permet de libérer de l’eau en cas de surpression (notamment quand l’eau se réchauffe, et se dilate dans le ballon). Je positionne aussi un limiteur de température en sortie directe du chauffe-eau. La norme désormais l’impose pour limiter la température au point de puisage à 50 degrés. Pour éviter les brûlures, et ça épargne aussi les tuyauteries « synthétiques » qui peuvent subir des dommages suite aux dilatations répétées dûs aux eaux chauds. Ceci dit le tube multicouche est prévu pour supporter une température de 90 degrés en nominal. Le réducteur fonctionne comme un mitigeur et est raccordé à l’eau chaude en sortie directe du ballon qui est à 70 degrés et à l’eau froide et ressort une eau mitigée à 50 degrés. Ça rajoute un peu de complexité au montage mais c’est la norme alors…

Raccordement à la maison

Il faut désormais se raccorder à la maison sous la fenêtre de la cuisine. Comme prévu je décide de tout défaire et tout refaire. Il faut prévoir 2 soudures à l’étain pour se raccorder au réseau en cuivre. J’en profite pour placer un réducteur de pression qui semblait manquer à l’installation. Pourtant un manomètre était présent qui oscillait entre 3 et 6 bars! Vive les coups de bélier. Je raccorde mes 2 tube pe25 qui vont alimenter les bâtiments à l’aide de tés et de coude en 20/27, puis une vanne chacun et un raccord à écrou libre.

Pour le reste j’installe une nourrice 3 voies que je relie au réseau cuivre existant avec une ralonge en multicouche. Je fait de longues boucles pour éviter d’installer des coudes qui réduisent la charge. Au passage je constate que le tuyau d’alimentation avant le compteur est poreux il va falloir faire venir la compagnie des eaux…
