En terme de système pour la mise en œuvre d’une isolation par l’intérieur, le premier système largement mis en avant (et principalement par Isover et Placo) est le système dit « Optima » ou « Intégra« , qui consiste à suspendre l’ossature au moyen d’appuis ou de suspentes spéciales. Mais il existe un système un peu plus méconnu qui pourra présenter un intérêt dans l’ancien : le système dit « Autoportant« .
L’ossature suspendue
Le système Optima consiste à poser des appuis, des tiges en plastique qui limitent les ponts thermiques, de les fixer de manière régulière dans les murs (tous les 60 cm) et d’aller embrocher l’isolant dessus. Ensuite on clipse le pare-vapeur puis les fourrures métalliques (F530). Puis les plaques de plâtre sont vissées sur ce système-là. Notez que d’autres marques proposent des systèmes alternatifs au système Isover.

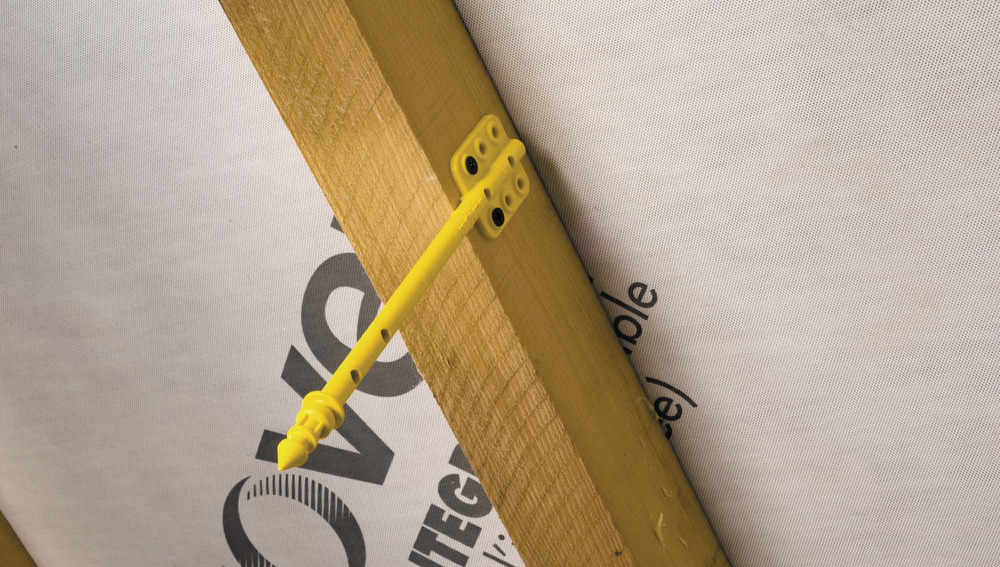

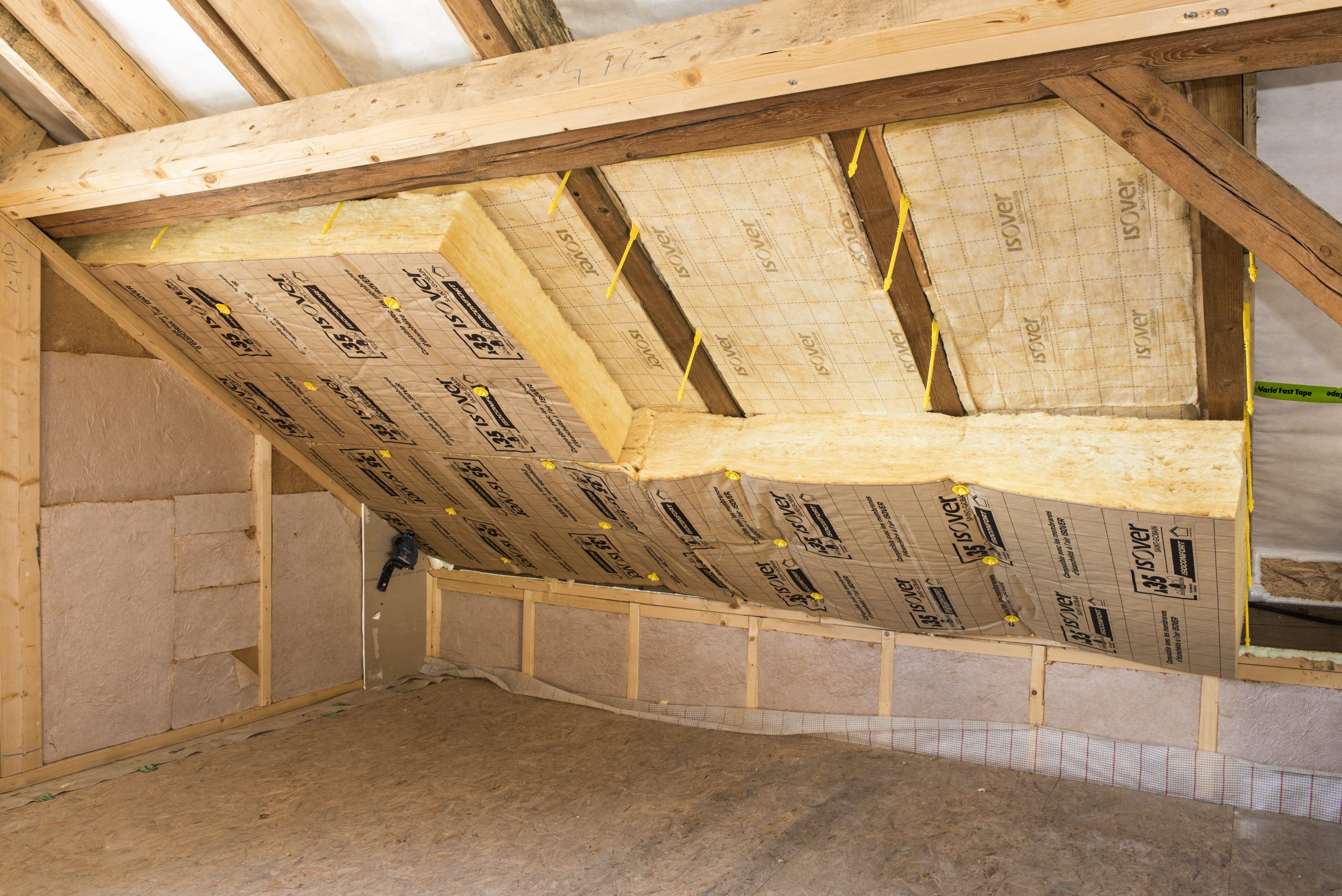

Idem en toiture et rampants : le système Intégra propose des suspentes qui se fixent aux chevrons, l’isolant est embroché sur les suspentes, soit en deux couches, soit en une seule couche.
Puis après viennent les fourrure et plaques de plâtre. C’est un principe que j’ai déjà mis en œuvre dans la pièce qui est juste de l’autre côté de ce mur. (Voir l’article)
L’ossature autoportante

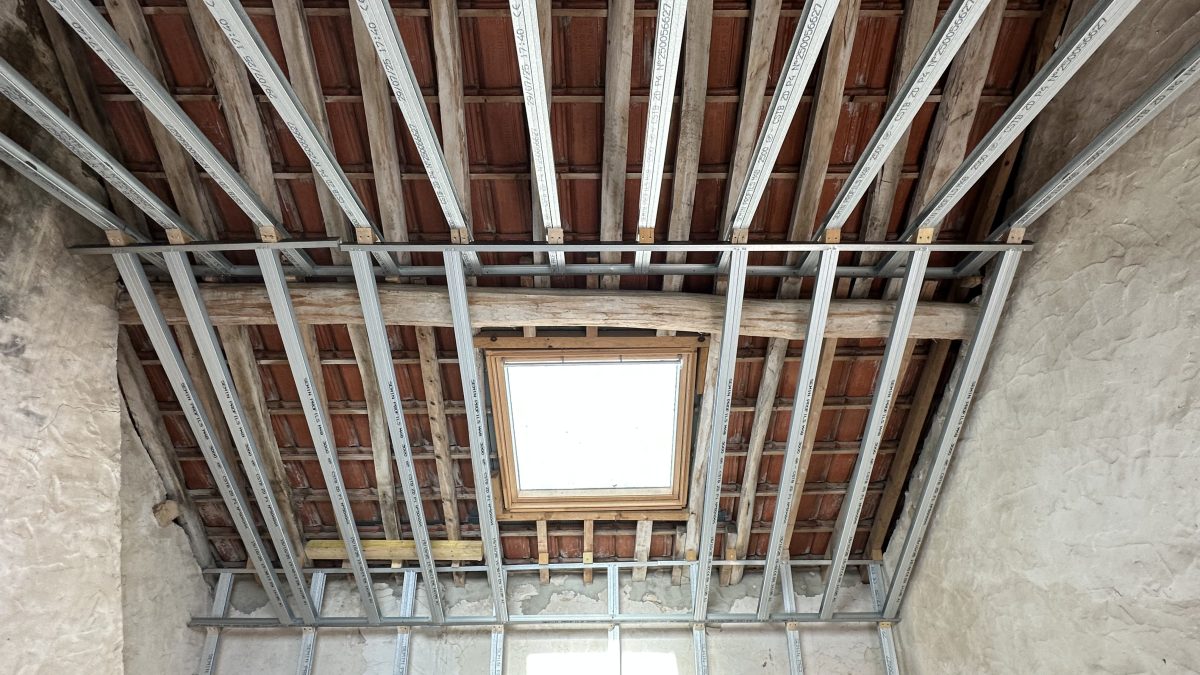

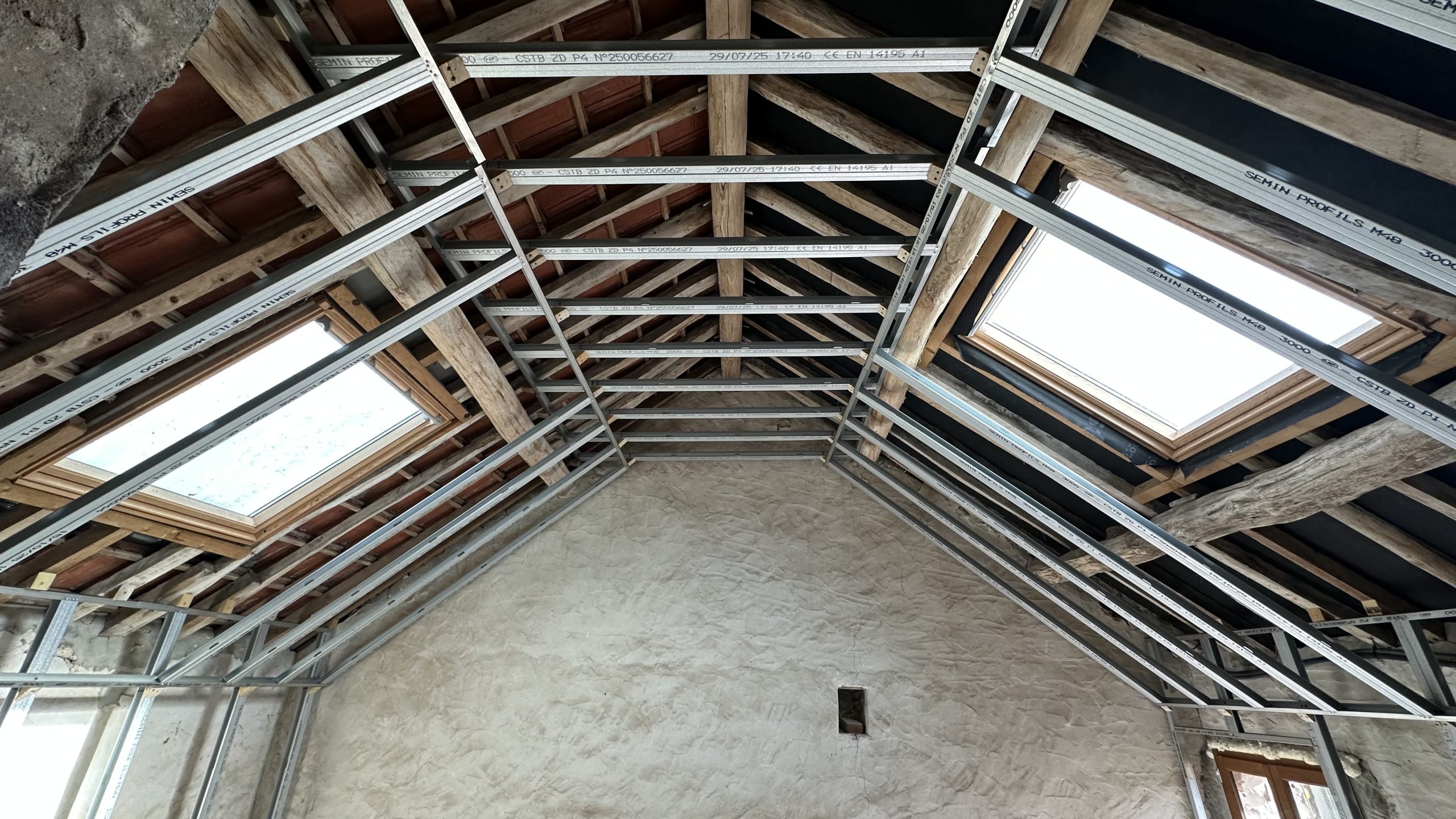

L’autre principe, c’est de faire des ossatures dites autoportantes. Plutôt que de reposer sur des appuis et des suspentes, on réalise du cloisonnement traditionnel à base de rails et de montants, qui sont fixés sur la maçonnerie ou la charpente. Les montants ne sont pas repris par des suspentes mais sont en appui dans leurs rails aux extrémités. Même chose pour le plafond : il est autoportant. Les rails sont vissés dans les chevrons ou les pannes, et les montants en appui sur les 2 rails.
Maintenant passons en revue les 2 systèmes sur plusieurs aspects :
1 – Mise en oeuvre de l’ossature
Ossature suspendue :
Pour les système Optima mur, les supports devront être fixés solidement au mur, ce qui peut s’avérer complexe si vous avez un mur très irrégulier ou en terre. De plus, si vous avez des soucis d’aplomb, et que le mur s’écarte, vous vous rendrez vite compte que les appuis optima peuvent s’avérer trop courts ! Il faudra alors fixer par exemple un chevron au mur pour compenser, et ensuite venir fixer les supports dessus. De plus, il faut ajuster la taille des appuis individuellement soit avec une cordelette, soit au niveau laser, afin de conserver la planéité et l’aplomb des cloisons.

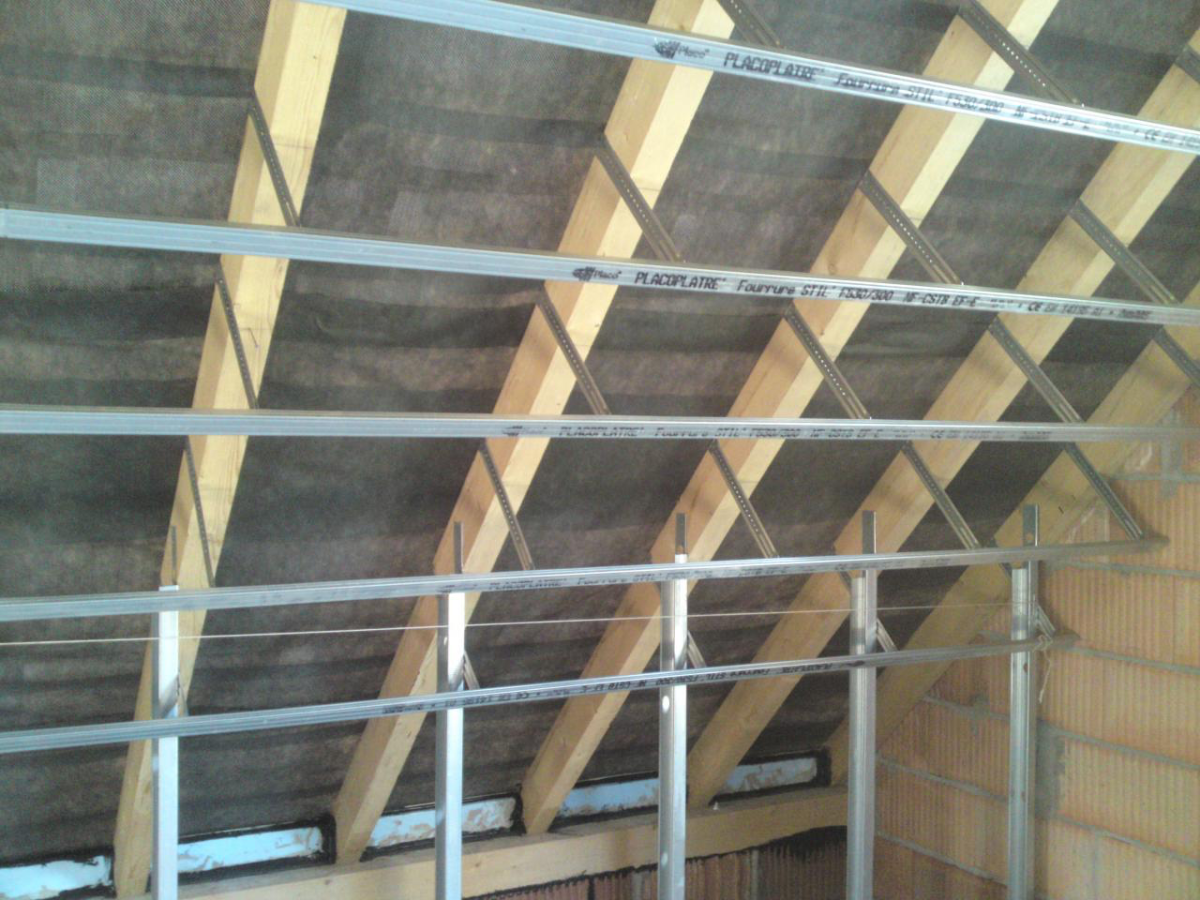

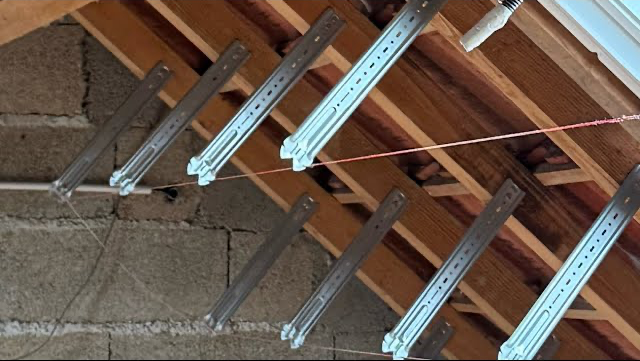

En ce qui concerne les suspentes intégra pour rampants, si votre charpente est très rustique, avec des chevrons irréguliers ou rond, la pose des suspentes risque d’être également complexe. De plus, la planéité de suspentes doit être assurée. Pour cela il faudra soit tendre un système de cordelettes de par en par et aligner le suspentes une à une, sur le fil, ou bien utiliser un niveau laser.
Dans les 2 cas, la pose des suspentes est affaire de précision, et de compromis pour trouver le bon moyen de fixer la suspente dans les chevrons.
De plus les suspentes intégra ne seront peut être pas adaptées si vos chevrons sont irréguliers, car en admettant que vous souhaitiez poser 280 mm d’isolant, pour obtenir un R=8, vous devrez vous munir de suspentes métalliques plus longues, sont, contrairement aux suspente intégra en plastic, génératrices de ponts thermiques.
Niveau de complexité (dans l'ancien) : 🛠️🛠️🛠️
Ossature autoportante :
La véritable complexité de ce système est de fixer les rails. Une fois que les rails sont fixés, la partie est gagnée, car le positionnement des montants sera un jeu d’enfant.

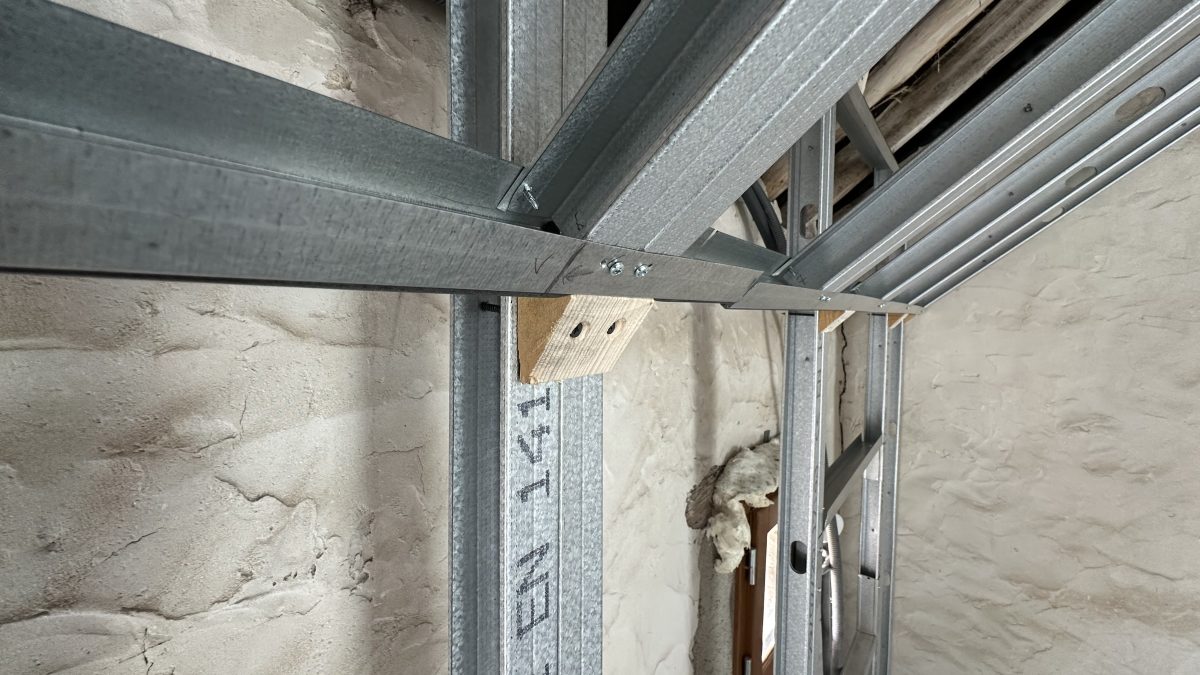

Au sol, pas de complexité, les rails se fixent aisément à l’aide de chevilles à frapper. En revanche fixer les rails au niveau des chevrons (qui sont obliques) peut être une gageur. Pour faciliter la pose sur chevron, il peut être utile de se fabriquer des cales en bois à 45 degrés coupés dans un chevron. Les cales ainsi posées sur chevron offriront une surface verticale sur laquelle appuyer le riail.
Aussi, il est indispensable de posséder un niveau laser qui forme des plans, afin de fixer les rails et leur vis-à-vis dans le même plan.
Niveau de complexité (dans l’ancien) : 🛠️
Gagnant de la mise en oeuvre dans l’ancien : l’ossature autoportante 🏆
2 – Pose de la laine
Ossature suspendue

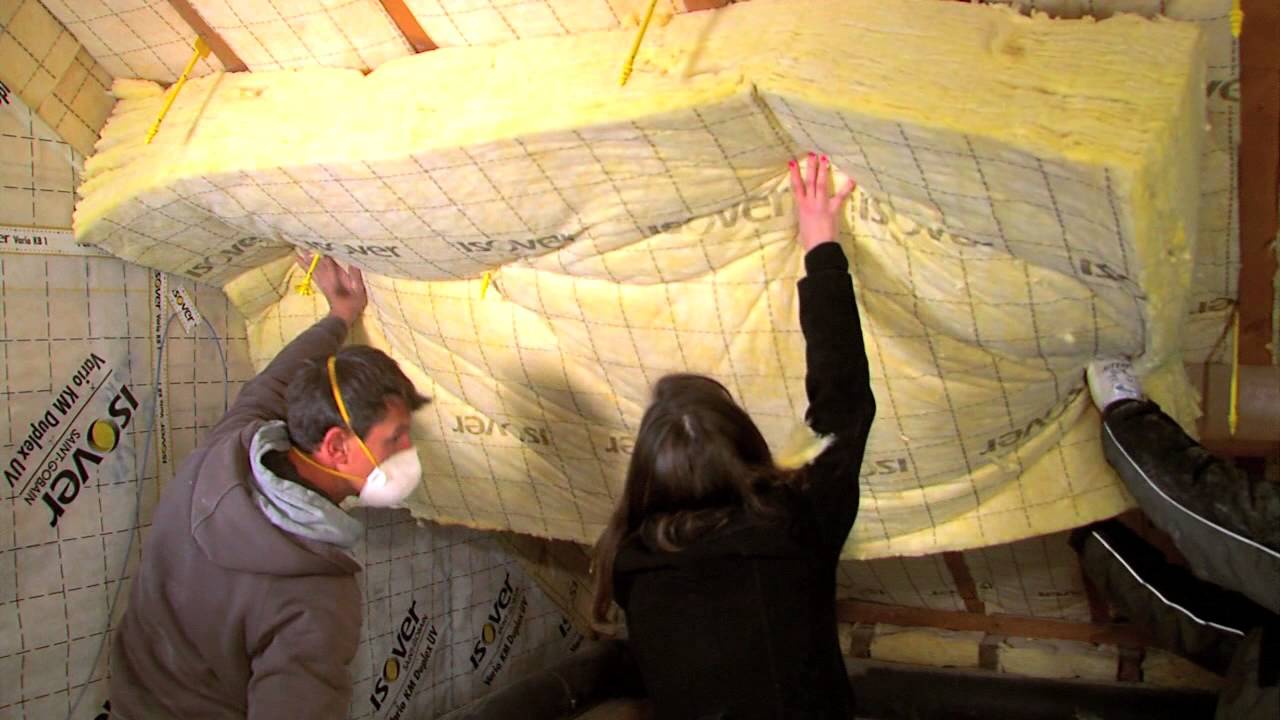

Dans ce cas de figure, la laine doit être embrochée sur les appuis, pour les murs, ou bien les suspentes, pour les rampants. Si la démarche est aisée pour les murs, elles l’est beaucoup moins pour les rampants! En effet les panneaux de laines sont très volumineux et lourds, et surtout très mous ! De plus souvent les rampants seront accessibles depuis une échelle, donc à bouts de bras, empaler un gros panneau de laine en hauteur s’avère être particulièrement physique ! Sans compter qu’il est parfois difficile de coller les panneaux bord à bord une fois la laine embrochée.
Niveau de complexité (si on est seul) : 🛠️🛠️🛠️
Ossature autoportante
Dans ce case de figure, les panneaux entiers sont posés sur l’ossature, donc pas d’embrochage nécessaire, rendant la pose plus aisée. Cependant attention, ce type d’ossature se prête bien à la pose d’un isolant en monocouche. La pose en 2 couches en rampants sera un peu plus complexe.
Niveau de complexité (si on est seul) : 🛠️
Gagnant de la mise en oeuvre de la laine : l’ossature autoportante 🏆
3 – Pose du pare-vapeur

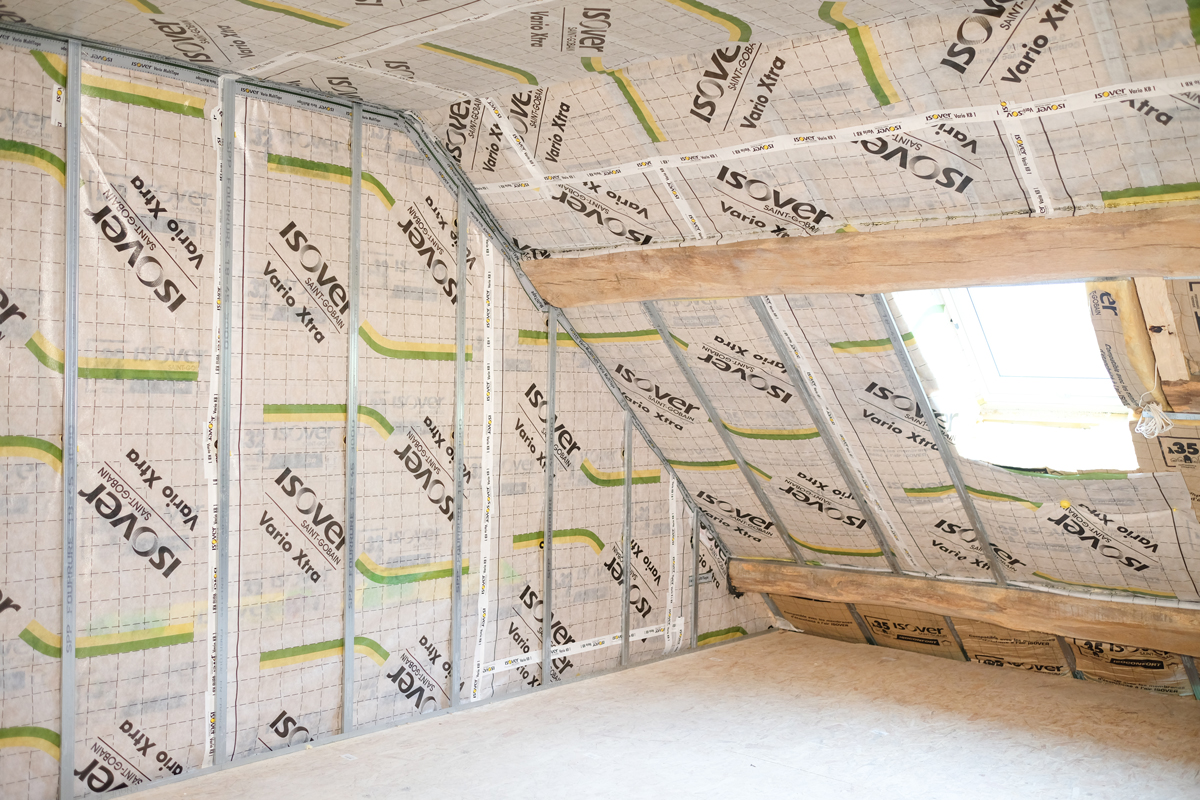

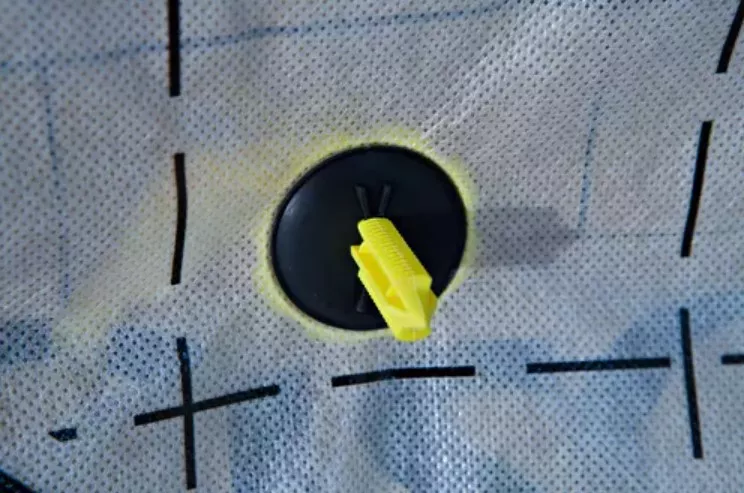

C’est sur ce point que le système Isover prend tout son sens : en effet, même si le pare-vapeur vient comme la laine s’embrocher sur les appuis, ensuite une pastille munie d’une rondelle d’étanchéité viennent assurer l’étanchéité de celui-ci, et colmatent en quelque sorte la trou provoqué par l’appui.
Pour ce qui est de l’ossature autoportante, le pare-vapeur vient se coller sur les montants à l’aide d’un adhésif double face. Ce système présente quelques failles en terme d’étanchéité. En effet comme le pare-vapeur est collé au montant, les vis servant à fixer les plaques de plâtre au montant viendront perforer celui-ci. Ceci étant, le trou formé est entièrement rempli par la vis, et le pare-vapeur est en quelque sorte pincé par la vis, atténuant le problème.
Gagnant de la mise en oeuvre du pare-vapeur : l’ossature suspendue 🏆🏆
4 – Performance
Autant se le dire tout de suite, le système optima, posé soigneusement et dans les règles de l’art, présente la meilleure performance en limitant systématiquement les ponts thermiques liés au contact avec une paroi froide.
Ceci est vrai si les appuis spéciaux en polymère sont utilisés. Si des suspentes métalliques sont utilisées des ponts thermiques peuvent se former car la suspente métallique sera en contact avec le côté froid.
Par ailleurs, le pare-vapeur posé soigneusement avec les coupelle et pastilles d’étanchéité assure une continuité et une étanchéité sans faille, contrairement à l’autre système.
Cependant, les ponts thermiques ne sont pas inéluctables dans le système autoporté. Il conviendra de traiter soigneusement les points où les rails et montants sont en contact avec le milieu froid au niveau de la toiture.
Gagnant sur la performance : l’ossature suspendue 🏆🏆
5 – Comparatif des coûts
Pour comparer les coûts des différents dispositifs, on va estimer la fourniture nécessaire pour construire l’ossature d’un comble constitué de 2 pieds droits de 5m de large et 2m de haut – soit un total de 20 m2 de mur à isoler, et des rampants de 2 m, soit un total de 20 m2 de rampants.
Fournitures pour une pose suspendue (Entraxe rampants 60 cm)
| Article | Nombre | PU | Prix |
| Lisse clip’optima (ml) | 10 | 2,79 | 27,90 |
| Appuis Optima 75/160 | 33 | 2,35 | 78 |
| Suspentes Integra 240-280 | 40 | 3 | 121 |
| Connectors optima | 18 | 1,96 | 35 |
| Pastilles Optima | 57 | 0,92 | 53 |
| Eclisses | 7 | 0,32 | 2 |
| Fourrures pour les murs (ml) | 33 | 2,79 | 93 |
| Fourrures pour les rampants (ml) | 83 | 2,79 | 233 |
| Vis | 15 | ||
| Total | 658 € |
Fournitures pour une pose autoportante (Entraxe rampants 60 cm)
| Article | Nombre | PU | Prix |
| Rails R48 (ml) | 40 | 2,79 | 112 |
| Montants M48 pour les murs (ml) | 67 | 2 | 279 |
| Montants M48 pour les rampants (ml) | 67 | 2,79 | 279 |
| Vis TRPF | 32 | ||
| Total | 516 € |
On constate que l’on a une différence sur les coûts entre les deux systèmes : 516 € contre 702 €. Dans la réalité, les coûts seront un peu plus élevés, car vous allez prendre des montants entiers, ou bien des boites de suspentes entières.
Fournitures pour une pose suspendue (Entraxe rampants 40 cm)
| Article | Nombre | PU | Prix |
| Lisse clip’optima (ml) | 10 | 2,79 | 28 |
| Appuis Optima 75/160 | 33 | 2,35 | 78 |
| Suspentes Integra 240-280 | 56 | 3 | 168 |
| Connectors optima | 18 | 1,96 | 35 |
| Pastilles Optima | 74 | 0,92 | 68 |
| Eclisses | 10 | 0,32 | 3 |
| Fourrures pour les murs (ml) | 33 | 2,79 | 93 |
| Fourrures pour les rampants (ml) | 125 | 2,79 | 349 |
| Vis | 15 | ||
| Total | 837 € |
Fournitures pour une pose autoportante (Entraxe rampants 40 cm)
| Article | Nombre | PU | Prix |
| Rails R48 (ml) | 40 | 2,79 | 112 |
| Montants M48 pour les murs (ml) | 67 | 2 | 279 |
| Montants M48 pour les rampants (ml) | 67 | 2,79 | 279 |
| Vis TRPF | 32 | ||
| Total | 516 € |
Si l’on choix de poser une laine de bois, donc avec un entraxe de 40 cm, l’écart de prix varie peu entre les 2 systèmes : 702 € pour l’ossature autoportante, contre 837 € pour l’ossature suspendue.
Bien sûr le critère du ici prix n’est pas le critère le plus important, mais il faut en tenir compte dans le dimensionnement d’une chantier.
Si le chantier est plus grand ce coût s’amortit un peu. Ceci étant le système autoportant sera toujours plus économique, car même s’il exige plus de « métal » au bout du compte, le coût des accessoires est dérisoire (seule une boite de vis est nécessaire)
Gagnant sur le prix : l’ossature autoportante 🏆
6 – Limitations
Bien sûr les 2 systèmes doivent être posées dans les règles de l’art en respectant les indications de mise en oeuvre du fabricant. Ces indications définissent pour l’ossature suspendue, le nombre et l’espacement des suspentes ou des appuis, et donc l’entraxe des fourrures. Pour le système autoporté, la norme indique les portées max entre deux appuis, et l’entraxe à respecter entre montants.
Je donne ici à titre d’exemple les préconisations de Placo, qui émanent du DTU :

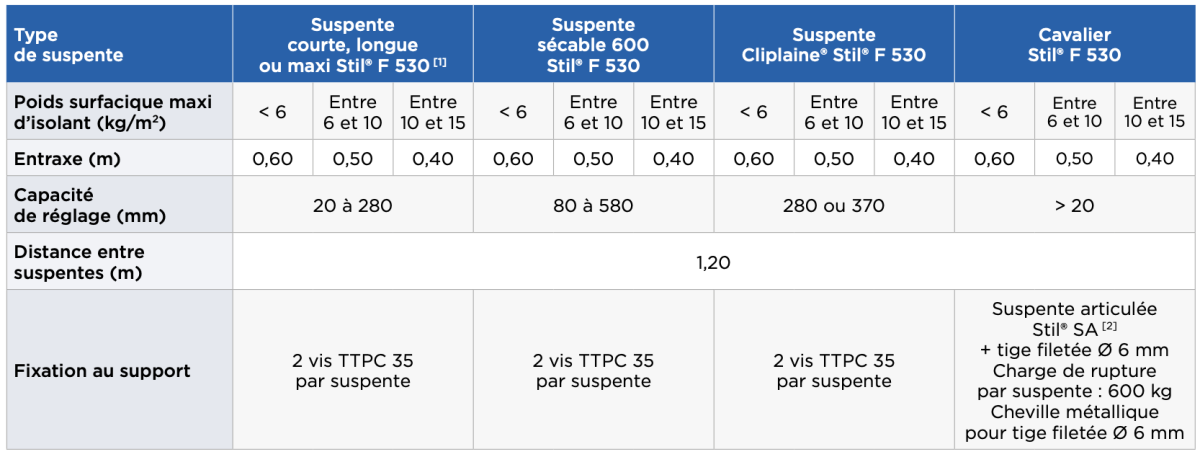

Préconisations pour une pose suspendue
La distance entre 2 suspentes sur le même rang (supportant la même fourrure) ne doit pas excéder 1,20 m, ensuite l’entraxe entre fourrures varie selon les poids d’isolant prévu. Pour simplifier pour une laine de verre classique on conservera un entraxe de 60 cm, pour des matériaux plus denses (laine de bois) on basculera sur un entraxe de 40 cm.

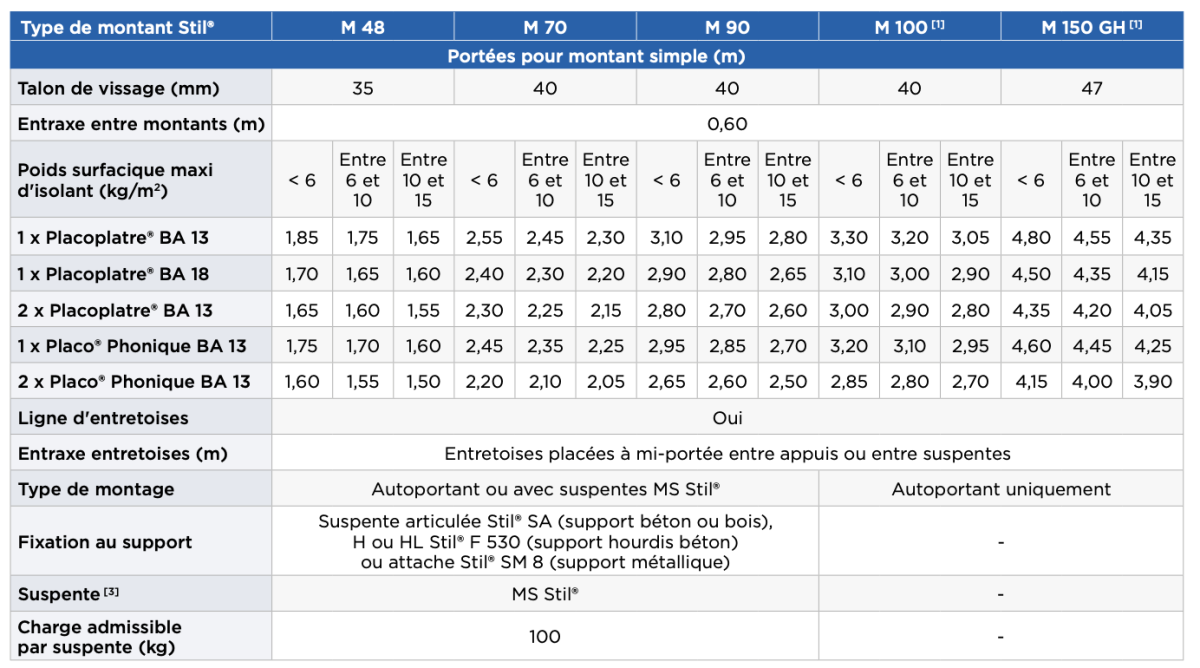

Préconisations pour une pose autoportante`
Portée pour montants simples
Portée pour montants doublés dos à dos
En diminuant l’entraxe à 40 cm (0,4 m) on peut augmenter les distances de 10%.
Ce qui veut dire en d’autres termes que la portée max entre 2 appuis pour une structure autoportante est de 2,10 m à 2,30 m avec entraxe de 60 cm et montants doublés dos à dos (selon le poids de l’isolant et des plaques), ou de 2,30 m à 2,50 m avec un entraxe à 40 cm. Au delà, il faudra rajouter un appui intermédiaire, une suspente par exemple.
7 – Conclusion
| Suspendue | Autoportante | |
| Mise en oeuvre de l’ossature | 🏆 | |
| Mise en oeuvre de l’isolant | 🏆 | |
| Pose du pare-vapeur | 🏆🏆 | |
| Performance | 🏆🏆 | |
| Coûts | 🏆🏆 | |
| Limitations | Portée max entre suspentes 1,20 m puis entraxe 40 ou 60 cm | Portée max 2,50 m avec entraxe 40 cm |
On voit que l’ossature autoportante peut constituer une très bonne alternative au système suspendu. Le système est à la fois plus économique, et surtout beaucoup plus facile à la mise en oeuvre dans l’ancien.
Bien que moins performant que la pose suspendue, si les ponts thermiques sont traités avec soin, le système autoportant permettra de faire gagner beaucoup de temps dans des projets de rénovation lorsque la charpente est très irrégulière, ou si les murs ne sont pas d’aplomb ou permettent difficilement l’ancrage d’appuis ou de chevilles.
